Έκθεση λέιζερ στην οθόνη εκτύπωσης

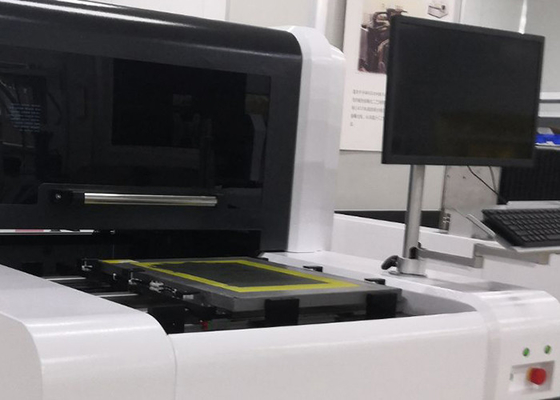

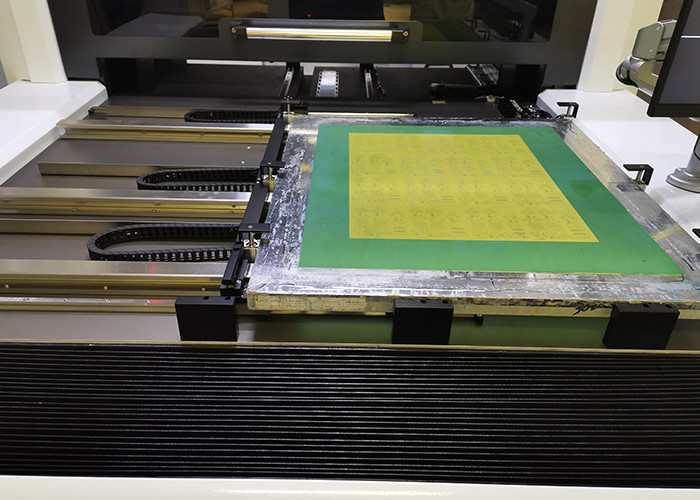

Η μηχανή CTS για την άμεση κατασκευή πλάκας με λέιζερ είναι να διαβάζει απευθείας αρχεία δεδομένων υπολογιστή και να τα μετατρέπει σε εικόνες, και στη συνέχεια να τα εκθέτει και να τα απεικονίζει στην οθόνη με προβολή λέιζερ.Αυτό το είδος οθόνης απεικόνισης είναι κατάλληλο για την εκτύπωση υφασμάτων, και επίσης κατάλληλο για αυτοκόλλητα, συσκευασίες, PCB, 3C εκτύπωση σε γυάλινα καλύμματα, κλπ.

Η μηχανή άμεσης έκθεσης λέιζερ εισάγει την τεχνολογία ψηφιακής οπτικής επεξεργασίας (DLP) στον τομέα της απεικόνισης οθόνης,χρησιμοποιώντας τεχνολογία άμεσης απεικόνισης με λέιζερ DLP για την αντικατάσταση της παραδοσιακής λειτουργίας έκθεσης με φιλμ ή μάσκα, και είναι εξοπλισμένη με χημικές σιδηροτροχιές επιπέδου HIWINSP και γραμμικά δίκτυα Renishaw, μαρμάρινη βάση κλπ., για να εξασφαλιστεί η σταθερότητα του μηχανήματος.

• Προδιαγραφή / Μοντέλο	CTS100
  Μέγιστο μέγεθος οθόνης (mm)	900x1000
  Ελάχιστο μέγεθος οθόνης (mm)	400x400
  Μέγιστο μέγεθος έκθεσης (mm)	800x900
  Μέγεθος πλαισίου οθόνης (διατίθεται εξειδικευμένη εξυπηρέτηση)	25-45 χιλιοστά
  Σύστημα απεικόνισης	Τεχνολογία DMD DLP
  Μονάδα διαμόρφωσης	Ανθεκτικό σε διαλύτες γαλακτομύλιο 3μm-150μm, ανθεκτικό στο νερό γαλακτομύλιο 3μm-350μm
  Χρόνος έκθεσης	120-240s/ m2, #350 κίτρινο δίχτυ
  Απόφαση	1270/2540dpi (προαιρετικό)
  Ράστερ	133 ΠΕΠ
  Σύστημα εστίασης	Σταθερή εστίαση
  Φόρμα αρχείου	1_bit tiff, Gerber, κλπ.
  Τύπος λέιζερ	Υπεριώδες λέιζερ, μήκος κύματος 405±5nm
  Δύναμη λέιζερ	20W/25W/30W (προαιρετικό)
  Μέγεθος εξοπλισμού (mm)	1750x1080x1970
  Καθαρό βάρος εξοπλισμού	1250 κιλά
  Προϋποθέσεις	Κίτρινο φωτεινό δωμάτιο με καθαριότητα κλάσης 10000, θερμοκρασία 22±2°C, 40-70% σχετική υγρασία (χωρίς συμπύκνωση)
  Δύναμη	Μία φάση 220v, 50/60HZ, 4kW, Com

- Δεν ξέρω.

• Υψηλή ακρίβεια:

Αποφάσεις 1270dpi ή 2540dpi, με ράστερ 133lpi/dpi (εκτύπωση μισών τόνων).

• Υψηλή αποδοτικότητα:

3 λεπτά για να ολοκληρωθεί η έκθεση σε οθόνη μεγέθους 1000mm * 1000mm.

σώζεται με την ακριβή ευθυγράμμιση της έκθεσης και τη μείωση του λοβορίου.

• Χαμηλό κόστος:

Η εξάλειψη των θετικών ταινιών: οι ταινίες λιθόσφαιρας γίνονται όλο και πιο ακριβές και ο αριθμός των προμηθευτών στην αγορά αυξάνεται ραγδαία.

1 διαδικασία ψηφιακής κατασκευής οθόνης CTS για να αντικαταστήσει 5 διαδικασίες της από την συμβατική διαδικασία.
