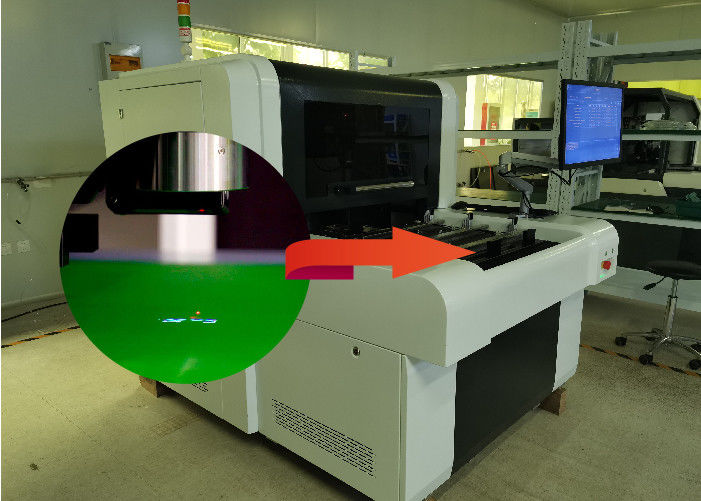

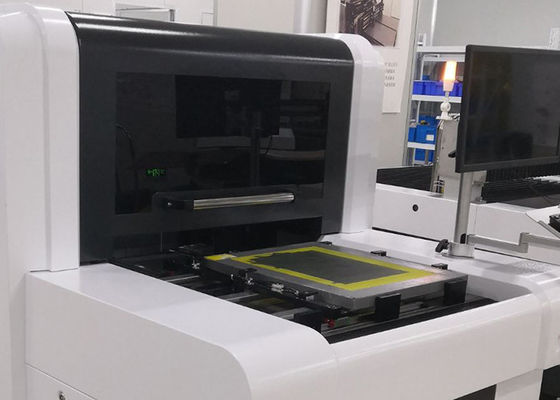

Εξοπλισμός απευθείας απεικόνισης οθόνης με λέιζερ για την οθόνη εκτύπωσης υφασμάτων

Το CTS είναι ένα σύστημα απεικόνισης και έκθεσης υπολογιστή σε οθόνη (CTS) (κινεζική, ιαπωνική, κορεατική, ευρωπαϊκή πατέντα).Τα αρχεία δεδομένων διαβάζονται απευθείας από το CTS και στη συνέχεια μετατρέπονται σε εικόνες που θα μεταδίδονται μέσω ακτίνων λέιζερ σε οθόνες από DMD και φακό.

Οι ψηφιακές εικόνες παράγονται από τη DMD (ψηφιακή συσκευή μικροαντηλίων) η οποία έχει πάνω από 800 χιλιάδες ή 2 εκατομμύρια μικροαντηλίους μικρομετρών, επιτρέποντας σαφείς και κοφτερές τετραγωνικές κουκίδες.Αυτό το τελευταίο σύστημα ψηφιακής έκθεσης έχει πλέον γίνει το νέο πρότυπο για τη βιομηχανία εκτύπωσης σελίδας.

Τα αρχεία δεδομένων διαβάζονται απευθείας από τον υπολογιστή στην οθόνη (CTS) και στη συνέχεια μετατρέπονται σε εικόνες που μεταδίδονται μέσω ακτίνων λέιζερ σε οθόνες από DMD και φακό.

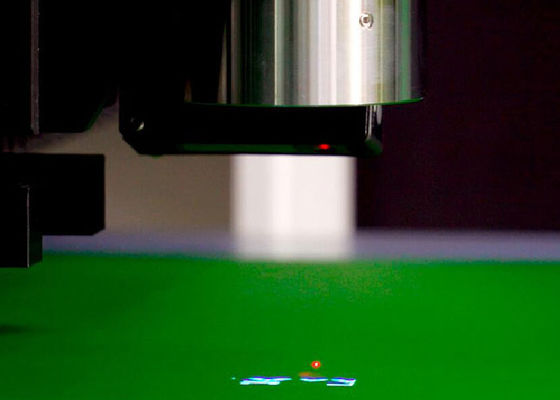

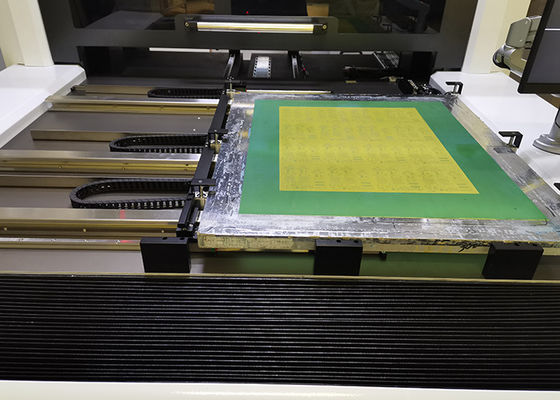

Η μηχανή CTS για την άμεση κατασκευή πλάκας με λέιζερ είναι να διαβάζει απευθείας αρχεία δεδομένων υπολογιστή και να τα μετατρέπει σε εικόνες, και στη συνέχεια να τα εκθέτει και να τα απεικονίζει στην οθόνη με προβολή λέιζερ.Αυτό το είδος οθόνης απεικόνισης είναι κατάλληλο για την εκτύπωση υφασμάτων, και επίσης κατάλληλο για αυτοκόλλητα, συσκευασίες, PCB, 3C εκτύπωση σε γυάλινα καλύμματα, κλπ.

• Προδιαγραφή / Μοντέλο	CTS100
  Μέγιστο μέγεθος οθόνης (mm)	100x1000
  Ελάχιστο μέγεθος οθόνης (mm)	400x400
  Μέγιστο μέγεθος έκθεσης (mm)	900x900
  Μέγεθος πλαισίου οθόνης (διατίθεται εξειδικευμένη εξυπηρέτηση)	25-45 χιλιοστά
  Σύστημα απεικόνισης	Τεχνολογία DMD DLP
  Μονάδα διαμόρφωσης	Ανθεκτικό σε διαλύτες γαλακτομύλιο 3μm-150μm, ανθεκτικό στο νερό γαλακτομύλιο 3μm-220μm
  Χρόνος έκθεσης	120-240s/ m2, #350 κίτρινο δίχτυ
  Απόφαση	1270/2540dpi (προαιρετικό)
  Ράστερ	133 ΠΕΠ
  Σύστημα εστίασης	Σταθερή εστίαση
  Φόρμα αρχείου	1_bit tiff κλπ.
  Τύπος λέιζερ	Υπεριώδες λέιζερ, μήκος κύματος 405±5nm
  Δύναμη λέιζερ	20W/25W/30W (προαιρετικό)
  Μέγεθος εξοπλισμού (mm)	1740x1500x1500
  Καθαρό βάρος εξοπλισμού	1200 κιλά
  Προϋποθέσεις	Κίτρινο φωτεινό δωμάτιο με καθαριότητα κλάσης 10000, θερμοκρασία 22±2°C, 40-70% σχετική υγρασία (χωρίς συμπύκνωση)
  Δύναμη	Μία φάση 220v, 50/60HZ, 4kW, συμπιεσμένος αέρας:0.5MPa

• Υψηλή ακρίβεια:

Αποφάσεις 1270dpi ή 2540dpi, με ράστερ 133lpi/dpi (εκτύπωση μισών τόνων).

• Υψηλή αποδοτικότητα:

3 λεπτά για να ολοκληρωθεί η έκθεση σε οθόνη μεγέθους 1000 mm*1000 mm.Η αποτελεσματικότητα της κατασκευής των στίβλων έχει βελτιωθεί σημαντικά λόγω του σωστού χρόνου που εξοικονομείται από την ακριβή ευθυγράμμιση της έκθεσης και τη μείωση του λοβρίου..

• Χαμηλό κόστος:

Η εξάλειψη των θετικών ταινιών: οι ταινίες λιθόσφαιρας γίνονται όλο και πιο ακριβές και ο αριθμός των προμηθευτών στην αγορά αυξάνεται ραγδαία.

1 διαδικασία ψηφιακής κατασκευής οθόνης CTS για να αντικαταστήσει 5 διαδικασίες της από την συμβατική διαδικασία.
