| Ονομασία μάρκας: | GIS |
| Αριθμός μοντέλου: | DPX230 |
| Μούβ: | 1 σύνολο |
| τιμή: | negotiable price |
| Χρόνος παράδοσης: | 20 ημέρες εργασίας |

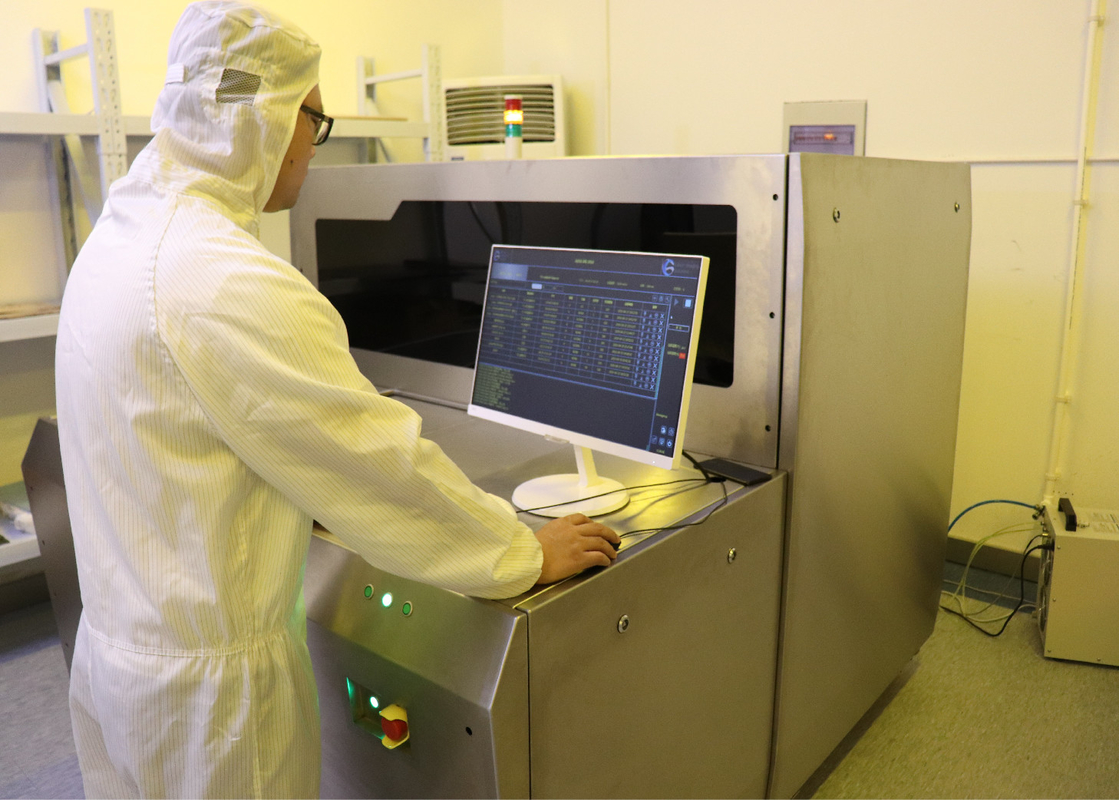

άμεσες λύσεις συστημάτων απεικόνισης λέιζερ (LDI) για τα διάφορα PCB
Λειτουργία:
Πολλαπλάσιες επιλογές για την επέκταση
και λειτουργία συστολής
1. αυτόματες επέκταση και λειτουργία συστολής
2. σταθερή λειτουργία επέκτασης:
Έκθεση βασισμένη στις σταθερές τιμές επέκτασης παρεχόμενες
3. λειτουργία μέτρησης:
Η πραγματική μέτρηση του πιάτου επιλέγει την πραγματική αξία επέκτασης πιάτων για την έκθεση
Περιγραφή εργασίας: μπορέστε να θέσετε τον αριθμό πιάτων που μετριούνται, μετά από να μετρήσει το πιάτο που παίρνει
Η μέση τιμή εκτίθεται.
Έξοχος-μακριά οπτικά εστιακά βάθος και φως
λειτουργία ελέγχου δύναμης πηγής:
Εξαιρετικά-μακρύ εστιακό βάθος ±300μm
Σε πραγματικό χρόνο έλεγχος και δυναμική ρύθμιση της ενέργειας λέιζερ κατά τη διάρκεια της εργασίας
Να επισημάνει πίσω
Αύξων αριθμός| Τρέχοντας αριθμός | αξία επέκτασης και συστολής | Ημερομηνία | Χρόνος | Κώδικας φραγμών | QR κώδικας |
Διαδικασία LDI: συνολικά 5 λεπτά (παραγωγή στοιχείων CAM & έτοιμη τυπωμένη ύλη).
· Όχι άλλες ανησυχίες μασκών
· Υψηλές παραγωγή και ρυθμοαπόδοση
· Εύκαμπτο ανώμαλο substrat
Πώς το λέιζερ κατευθύνει την εργασία απεικόνισης (LDI);
Η άμεση απεικόνιση λέιζερ χρειάζεται ένα PCB με τη φωτοευαίσθητη επιφάνεια που τοποθετείται κάτω από ένα με έλεγχο από υπολογιστή λέιζερ. Και έπειτα ο υπολογιστής δημιουργεί την εικόνα στον πίνακα με το φως του λέιζερ. Ένας υπολογιστής ανιχνεύει την επιφάνεια πινάκων σε μια εικόνα ράστερ, που ταιριάζει με την εικόνα ράστερ ένα φορτωμένο εκ των προτέρων CAD ή το αρχείο σχεδίου CAM που περιλαμβάνει τις προδιαγραφές για την απαραίτητη εικόνα προοριζόμενη για τον πίνακα, το λέιζερ χρησιμοποιείται για άμεσα να δημιουργήσει την εικόνα στον πίνακα.
| Προδιαγραφή/πρότυπο | DPX230 |
| Εφαρμογή | PCB, HDI, FPC (εσωτερικό στρώμα, εξωτερικό στρώμα, αντι-ένωση) |
| Ψήφισμα (μαζική παραγωγή) | 30um |
| Ικανότητα | το 30-40S@18 " *24» |
| Μέγεθος έκθεσης | 610*710mm |
| Πάχος επιτροπής | 0.05mm3.5mm |
| Τρόπος ευθυγράμμισης | UV-σημάδι |
| Ικανότητα ευθυγράμμισης | Εξωτερικό layer±12um Εσωτερικό laye±24um |
| Ανοχή πλάτους γραμμών | ±10% |
| Τρόπος αύξησης και μείωσης απόκλισης | Σταθερή αύξηση και συστολή, αυτόματη αύξηση και συστολή, αύξηση διαστήματος και συστολή, ευθυγράμμιση χωρισμάτων |
| Τύπος λέιζερ | Λέιζερ LD, 405±5nm |
| Μορφή αρχείου | Gerber 274X ODB++ |
| Δύναμη | 380V τριφασικό εναλλασσόμενο ρεύμα, 6.4kW, 50HZ, σειρά διακύμανσης τάσης + 7% ~-10% |
| Όρος | Κίτρινο ελαφρύ δωμάτιο Θερμοκρασία 22°C ± 1°C Υγρασία 50% ± 5% Επίπεδο 10000 καθαρότητας και ανωτέρω Απαιτήσεις δόνησης να αποφευχθεί η βίαια δόνηση κοντά στον εξοπλισμό |
Περίπου εμείς
Είμαστε καινοτόμος προμηθευτής των διάφορων PCB λύσεων συστημάτων απεικόνισης λέιζερ άμεσων (LDI). Το χαρτοφυλάκιο προϊόντων συστημάτων μας κυμαίνεται από τις διαμορφώσεις συστημάτων LDI για το υψηλός-μίγμα και τις αναδυόμενες εφαρμογές θέσεων PCB ως τις πλήρως αυτοματοποιημένες λύσεις συστημάτων LDI για τα περιβάλλοντα μαζικής παραγωγής.
