| Ονομασία μάρκας: | GIS |
| Αριθμός μοντέλου: | DPX420TFA |
| Μούβ: | 1 ΣΥΝΟΛΟ |
| τιμή: | negotiable price |
| Χρόνος παράδοσης: | 20 ημέρες εργασίας |

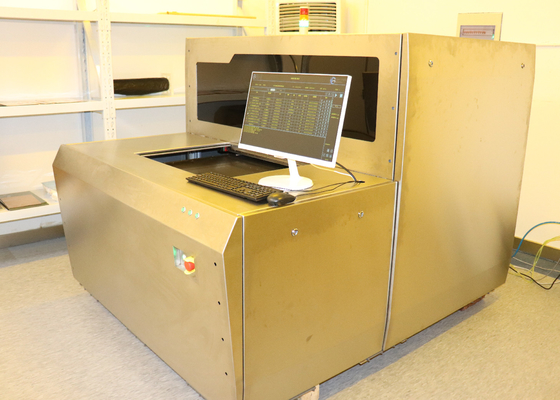

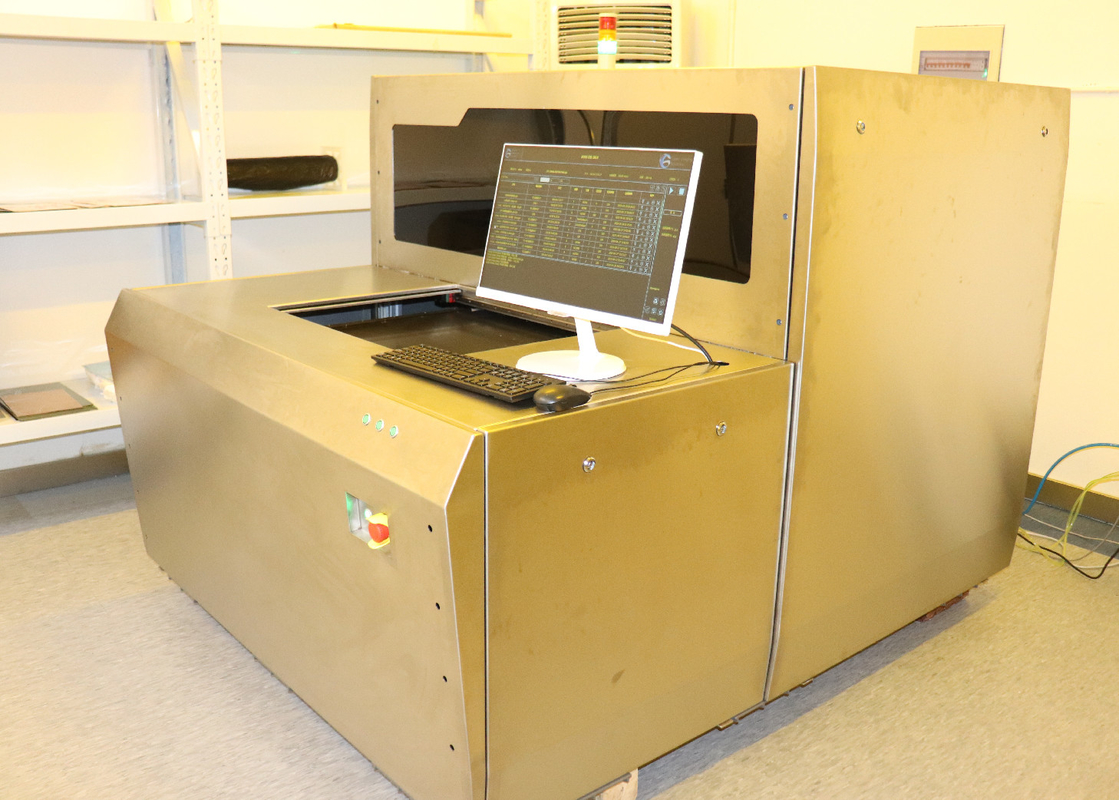

λύσεις συστήματος άμεσης απεικόνισης λέιζερ (LDI) HDI PCB
Συμβατό με τις υπάρχουσες διαδικασίες και μεθόδους παραγωγής.Η εισαγωγή οποιασδήποτε νέας μεθόδου απεικόνισης θα πρέπει να ελαχιστοποιεί την αλλαγή των υφιστάμενων μεθόδωνΑυτό περιλαμβάνει τη λειτουργία ιχνηλασιμότητας για την ελαχιστοποίηση της αλλαγής της ξηρής ταινίας που χρησιμοποιείται, την ικανότητα να εκτίθεται κάθε στρώμα ταινίας αντοχής σε συγκόλληση και τις απαιτήσεις παραγωγής παρτίδας.

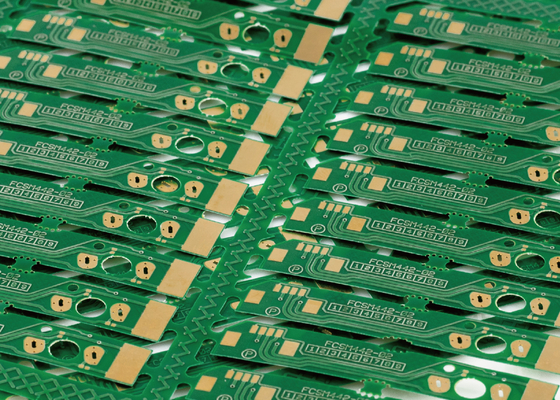

Η άμεση απεικόνιση με λέιζερ PCB (LDI)
Κατά την κατασκευή μιας πλακέτας κυκλώματος, τα ίχνη του κυκλώματος καθορίζονται από τη διαδικασία απεικόνισης.Η άμεση απεικόνιση με λέιζερ (LDI) εκθέτει τα ίχνη απευθείας με μια πολύ εστιασμένη ακτίνα λέιζερ που σε NC ελεγχόμενηΑντί να περνάει το φως μέσα από ένα εργαλείο φωτογραφίας, μια ακτίνα λέιζερ δημιουργεί ψηφιακά την εικόνα.

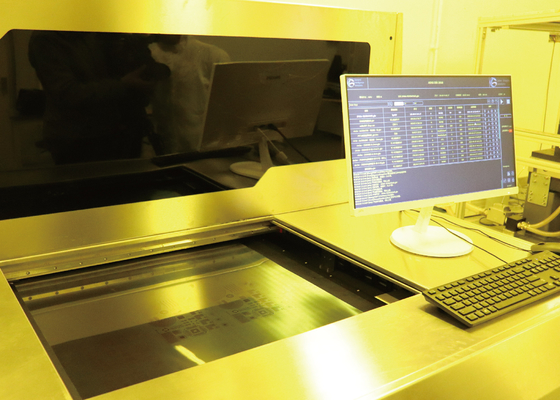

Πώς λειτουργεί η άμεση απεικόνιση με λέιζερ (LDI);
Η άμεση απεικόνιση με λέιζερ απαιτεί ένα PCB με την φωτοευαίσθητη επιφάνεια που τοποθετείται κάτω από ένα λέιζερ ελεγχόμενο από υπολογιστή.Και μετά ο υπολογιστής δημιουργεί την εικόνα στον πίνακα με το φως του λέιζερΈνας υπολογιστής σαρώνει την επιφάνεια του πίνακα σε μια εικόνα ραστέρα,αντιστοιχία της εικόνας ράστερ σε προεφοδιασμένο αρχείο σχεδιασμού CAD ή CAM που περιλαμβάνει τις προδιαγραφές για την απαραίτητη εικόνα που προορίζεται για την πλακέτα, το λέιζερ χρησιμοποιείται για την άμεση δημιουργία της εικόνας στον πίνακα.
| Προδιαγραφή/μοντέλο | DPX420TFA |
| Εφαρμογή | PCB,HDI,FPC (εσωτερικό στρώμα,εξωτερικό στρώμα,αντί συγκόλλησης) |
| Ανάλυση (μαζική παραγωγή) | 30um |
| Δυναμικότητα | 30-40S@18"*24" |
| Μέγεθος έκθεσης | 610*710mm |
| Μοντέλο | 00,05-3,5 χιλιοστά |
| Τρόπος ευθυγράμμισης | UV-σημείο |
| Ικανότητα ευθυγράμμισης | Εξωτερικό στρώμα±12um·Εσωτερικό στρώμα±24um |
| Ανεπάρκεια πλάτους γραμμής | ± 10% |
| Τρόπος αύξησης και μείωσης της απόκλισης | Σταθερή αύξηση και συστολή, αυτόματη αύξηση και συστολή, αύξηση και συστολή διαστήματος, ευθυγράμμιση διαχωρισμού |
| Τύπος λέιζερ | Λάιζερ LD, 405±5nm |
| Φόρμα αρχείου | Gerber 274X;ODB++ |
| Δύναμη | 380V τριστάσιο εναλλασσόμενο ρεύμα, 6,4kW, 50HZ, εύρος διακυμάνσεων τάσης + 7% ~ 10% |
| Υπόθεση | Κίτρινο φωτεινό δωμάτιο: θερμοκρασία 22°C ± 1°C· υγρασία 50% ± 5%· επίπεδο καθαριότητας 10000 και άνω. Απαιτήσεις δονήσεων για την αποφυγή ισχυρών δονήσεων κοντά στον εξοπλισμό |
Σχετικά με εμάς
Είμαστε ένας καινοτόμος προμηθευτής διαφόρων λύσεων συστήματος άμεσης απεικόνισης με λέιζερ PCB (LDI).Το χαρτοφυλάκιο προϊόντων συστημάτων μας κυμαίνεται από τις διαμορφώσεις συστημάτων LDI για εφαρμογές υψηλής ανάμειξης και αναδυόμενες εφαρμογές μικροσκοπικών PCB έως πλήρως αυτοματοποιημένες λύσεις συστημάτων LDI για περιβάλλοντα μαζικής παραγωγής.
Βίντεο
|
|
