| Ονομασία μάρκας: | GIS |
| Αριθμός μοντέλου: | DPX230 |
| Μούβ: | 1 σύνολο |
| τιμή: | negotiable price |
| Χρόνος παράδοσης: | 20 ημέρες εργασίας |
άμεσες λύσεις συστημάτων απεικόνισης λέιζερ (LDI) για τα διάφορα PCB πολυστρωματικά
Πότε επιλέξτε στην τεχνολογία LDI;
Οι υπάρχουσες τεχνολογίες είναι ανίκανες να προσφέρουν την αποδεκτή λύση και τα αναπόφευκτα αποτελέσματα είναι μειωμένη αποδοτικότητα παραγωγής PCB και χαμηλότερες παραγωγές. Σήμερα, ένα μέσο πλάτος ιχνών PCB φθάνει σε 0.075mm (3mil) σε σύνθετο πολυστρωματικό PCBs. Ενώ η διαδικασία απεικόνισης φωτολιθογραφίας έφθασε δυστυχώς τα όριά του λόγω της δημιουργίας της υψηλής πυκνότητας διασυνδέουν στο PCB. Είναι ανίκανο στη δημιουργία του PCB κάτω από 0.127/0.127mm (5/5mil) των πλατών και των διαστημάτων ιχνών. Έτσι, όταν τα περισσότερα από τα πλάτη ιχνών και τα διαστήματα σε έναν πίνακα κυκλωμάτων είναι μικρότερα από 0.127/0.127mm (5/5mil), LDI είναι η καλύτερη επιλογή απεικόνισης.
Η τεχνολογία LDI χρησιμοποιείται κυρίως στον πίνακα HDI που κατασκευάζει πριν. Αλλά τώρα οι κατασκευαστές PCB πρέπει να κατασκευάσουν τη λεπτή γραμμή και την εξαιρετικά-λεπτός-γραμμή συμβατικό άκαμπτο, ευκίνητο και άκαμπτος-ευκίνητο PCBs με την τεχνολογία LDI όπου τα πλάτη ιχνών και τα διαστήματα των αγώγιμων κυκλωμάτων είναι 0.075/0.075mm (3/3mil) ή ακόμα και 0.05/0.05mm (2/2mil). Αυτός είναι επειδή η άμεση απεικόνιση λέιζερ (LDI) έχει αποδειχθεί ως καλύτερη και περιεκτικότερη λύση απεικόνισης για τα λεπτά πλάτη και τα διαστήματα ιχνών.
Πώς το λέιζερ κατευθύνει την εργασία απεικόνισης (LDI);

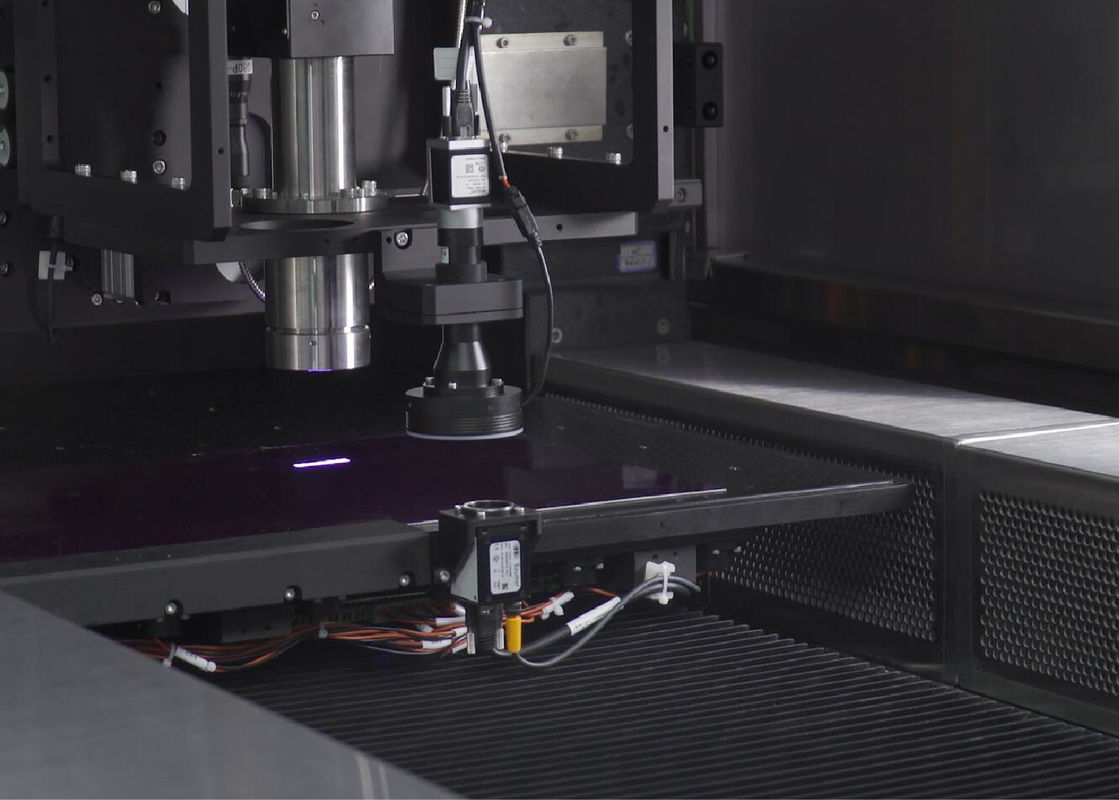

Η άμεση απεικόνιση λέιζερ χρειάζεται ένα PCB με τη φωτοευαίσθητη επιφάνεια που τοποθετείται κάτω από ένα με έλεγχο από υπολογιστή λέιζερ. Και έπειτα ο υπολογιστής δημιουργεί την εικόνα στον πίνακα με το φως του λέιζερ. Ένας υπολογιστής ανιχνεύει την επιφάνεια πινάκων σε μια εικόνα ράστερ, που ταιριάζει με την εικόνα ράστερ ένα φορτωμένο εκ των προτέρων CAD ή το αρχείο σχεδίου CAM που περιλαμβάνει τις προδιαγραφές για την απαραίτητη εικόνα προοριζόμενη για τον πίνακα, το λέιζερ χρησιμοποιείται για άμεσα να δημιουργήσει την εικόνα στον πίνακα.
| Προδιαγραφή/πρότυπο | DPX230 |
| Εφαρμογή | PCB, HDI, FPC (εσωτερικό στρώμα, εξωτερικό στρώμα, αντι-ένωση) |
| Ψήφισμα (μαζική παραγωγή) | 30um |
| Ικανότητα | το 30-40S@18 " *24» |
| Μέγεθος έκθεσης | 610*710mm |
| Πάχος επιτροπής | 0.05mm3.5mm |
| Τρόπος ευθυγράμμισης | UV-σημάδι |
| Ικανότητα ευθυγράμμισης | Εξωτερικό layer±12um Εσωτερικό laye±24um |
| Ανοχή πλάτους γραμμών | ±10% |
| Τρόπος αύξησης και μείωσης απόκλισης | Σταθερή αύξηση και συστολή, αυτόματη αύξηση και συστολή, αύξηση διαστήματος και συστολή, ευθυγράμμιση χωρισμάτων |
| Τύπος λέιζερ | Λέιζερ LD, 405±5nm |
| Μορφή αρχείου | Gerber 274X ODB++ |
| Δύναμη | 380V τριφασικό εναλλασσόμενο ρεύμα, 6.4kW, 50HZ, σειρά διακύμανσης τάσης + 7% ~-10% |
| Όρος | Κίτρινο ελαφρύ δωμάτιο Θερμοκρασία 22°C ± 1°C Υγρασία 50% ± 5% Επίπεδο 10000 καθαρότητας και ανωτέρω Απαιτήσεις δόνησης να αποφευχθεί η βίαια δόνηση κοντά στον εξοπλισμό |
Περίπου εμείς
Είμαστε καινοτόμος προμηθευτής των διάφορων PCB λύσεων συστημάτων απεικόνισης λέιζερ άμεσων (LDI). Το χαρτοφυλάκιο προϊόντων συστημάτων μας κυμαίνεται από τις διαμορφώσεις συστημάτων LDI για το υψηλός-μίγμα και τις αναδυόμενες εφαρμογές θέσεων PCB ως τις πλήρως αυτοματοποιημένες λύσεις συστημάτων LDI για τα περιβάλλοντα μαζικής παραγωγής.
|
|
