άμεσες λύσεις συστημάτων απεικόνισης λέιζερ (LDI) για τα διάφορα PCB πολυστρωματικά

Η παραδοσιακή διαδικασία απεικόνισης φωτολιθογραφίας απαιτεί τα πολλαπλάσια βήματα για να δημιουργήσει το εργαλείο φωτογραφιών που χρησιμοποιείται για να παραγάγει την εικόνα στο PCB. Αυτό έχει παραγάγει έναν αριθμό ή τις προκλήσεις για τα fabricators PCB κατά τη διάρκεια των ετών. LDI παρέχει διάφορα πλεονεκτήματα:

• Ποιότητα: Τα ζητήματα ταινιών φωτογραφιών στο παρελθόν έχουν οδηγήσει στις ατελείς εικόνες λόγω της έμφυτης ευαισθησίας στις διακυμάνσεις στη θερμοκρασία ή την υγρασία. Το αποτέλεσμα απεικόνισης λέιζερ στην πολύ περισσότερη ακρίβεια και τη συνεπή απεικόνιση, και αποβάλλει οποιεσδήποτε ταινία-σχετικές ατέλειες.
• Η απεικόνιση λέιζερ παρέχει τον προσδιορισμό θέσης ακρίβειας και το βελτιωμένο ψήφισμα. Τα πλάτη, τα διαστήματα, και η ευθυγράμμιση ιχνών εικόνας είναι ακριβέστερα.
• Η μεθοδολογία φωτογραφιών απαιτεί τα υγρασία-ελεγχόμενου περιβάλλοντα θερμοκρασίας και για να παρέχει την ακριβέστερη μεταφορά των εικόνων στους πίνακες. LDI μειώνει τον αντίκτυπο του περιβάλλοντος στις προκύπτουσες εικόνες, και αφαιρεί τον αντίκτυπο της ελαφριάς αντανάκλασης έμφυτο με τις τεχνικές επεξεργασίας φωτογραφιών.

Προκειμένου να χρησιμοποιηθεί στην παραγωγή πινάκων HDI, ένα σύστημα LDI πρέπει να έχει τις ακόλουθες ικανότητες:

• Υψηλός - ποιοτική έκθεση των λεπτών γραμμών και των διαστημάτων κάτω σε τουλάχιστον 0.075mm (4mil) και κατωτέρω πιθανού.
• Καλό βάθος της εστίασης που εξασφαλίζει ποιότητα απεικόνισης για το υψηλό σχέδιο τοπογραφίας. Αυτό απαιτείται ιδιαίτερα για την ομοιόμορφη έκθεση των εξωτερικών στρωμάτων και της διαδοχικής συγκέντρωσης (SBU)
• Ένα σχέδιο συστημάτων που μπορεί να προσαρμόσει τους διάφορες τύπους προϊόντων, τα υλικά, τα πάχη, τις τεχνολογίες κατασκευής και τη διαδικασία επεξεργασίας.
• Ένα εύκαμπτο, υπερβολικά ακριβές σύστημα εγγραφής συμβατό με τις διαφορετικά τεχνολογίες κατασκευής και τα στάδια παραγωγής.
• Μια δυνατότητα να αντισταθμίσει δυναμικά για τις υλικές αλλαγές διάστασης προκειμένου να υπερνικηθεί η διαφορά στις επιτροπές διαμορφώνει την ίδια batch και για να είναι σε θέση να επιτύχει τη σφιχτή ανοχή εγγραφής πέρα από ολόκληρη την περιοχή των επιτροπών PCB.

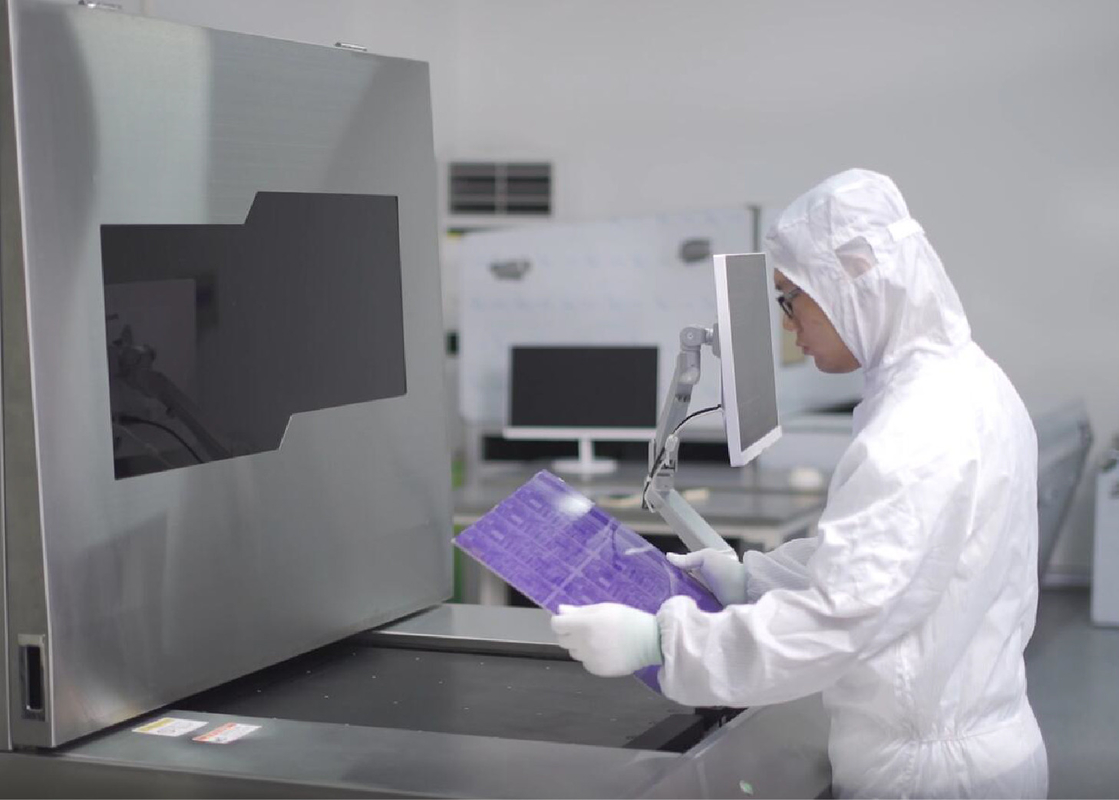

Άμεση απεικόνιση λέιζερ PCB (LDI)
Κατά κατασκευή ενός πίνακα κυκλωμάτων, την ίχνη κυκλωμάτων καθορίζονται από αυτό που είναι η διαδικασία απεικόνισης. Το λέιζερ που η άμεση απεικόνιση (LDI) εκθέτει τα ίχνη άμεσα με μια ιδιαίτερα ακτίνα λέιζερ που σε NC έλεγξε, αντί του προβολέα που περνά μέσω ενός εργαλείου φωτογραφιών, μια ακτίνα λέιζερ θα δημιουργήσει ψηφιακά την εικόνα.

Πώς το λέιζερ κατευθύνει την εργασία απεικόνισης (LDI);
Η άμεση απεικόνιση λέιζερ χρειάζεται ένα PCB με τη φωτοευαίσθητη επιφάνεια που τοποθετείται κάτω από ένα με έλεγχο από υπολογιστή λέιζερ. Και έπειτα ο υπολογιστής δημιουργεί την εικόνα στον πίνακα με το φως του λέιζερ. Ένας υπολογιστής ανιχνεύει την επιφάνεια πινάκων σε μια εικόνα ράστερ, που ταιριάζει με την εικόνα ράστερ ένα φορτωμένο εκ των προτέρων CAD ή το αρχείο σχεδίου CAM που περιλαμβάνει τις προδιαγραφές για την απαραίτητη εικόνα προοριζόμενη για τον πίνακα, το λέιζερ χρησιμοποιείται για άμεσα να δημιουργήσει την εικόνα στον πίνακα.

Περίπου εμείς
Είμαστε καινοτόμος προμηθευτής των διάφορων PCB λύσεων συστημάτων απεικόνισης λέιζερ άμεσων (LDI). Το χαρτοφυλάκιο προϊόντων συστημάτων μας κυμαίνεται από τις διαμορφώσεις συστημάτων LDI για το υψηλός-μίγμα και τις αναδυόμενες εφαρμογές θέσεων PCB ως τις πλήρως αυτοματοποιημένες λύσεις συστημάτων LDI για τα περιβάλλοντα μαζικής παραγωγής.
