| Ονομασία μάρκας: | GIS |
| Αριθμός μοντέλου: | RTR315 |
| Μούβ: | 1 ΣΥΝΟΛΟ |
| τιμή: | negotiable price |
| Χρόνος παράδοσης: | 20 ημέρες εργασίας |
άμεσος ρόλος λύσεων LDI συστημάτων απεικόνισης λέιζερ (LDI) για να κυλήσει το PCB

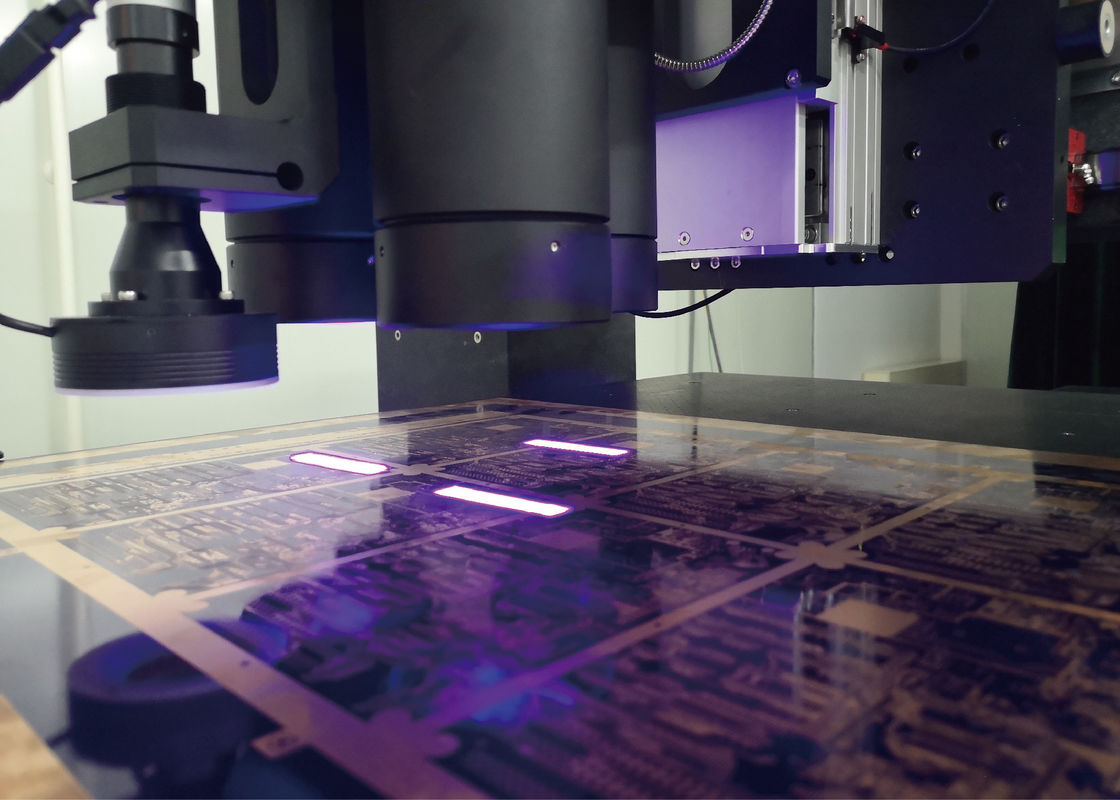

Άμεση απεικόνιση λέιζερ PCB (LDI)
Άμεσο imager λέιζερ (LDI) είναι μια προηγμένη μονάδα έκθεσης που αντικαθιστά τις παραδοσιακές μονάδες έκθεσης πλημμυρών που έχουν χρησιμοποιηθεί στο παρελθόν. Τα σχέδια σχεδιάζονται σε ένα ψηφιακό αρχείο, αντί των phototools παλαιού, και εκείνα τα ψηφιακά αρχεία φορτώνονται στο LDI, το οποίο επιλεκτικά εικόνα αυτό στο υπόστρωμά σας.
Πώς το λέιζερ κατευθύνει την εργασία απεικόνισης (LDI);
Η άμεση απεικόνιση λέιζερ χρειάζεται ένα PCB με τη φωτοευαίσθητη επιφάνεια που τοποθετείται κάτω από ένα με έλεγχο από υπολογιστή λέιζερ. Και έπειτα ο υπολογιστής δημιουργεί την εικόνα στον πίνακα με το φως του λέιζερ. Ένας υπολογιστής ανιχνεύει την επιφάνεια πινάκων σε μια εικόνα ράστερ, που ταιριάζει με την εικόνα ράστερ ένα φορτωμένο εκ των προτέρων CAD ή το αρχείο σχεδίου CAM που περιλαμβάνει τις προδιαγραφές για την απαραίτητη εικόνα προοριζόμενη για τον πίνακα, το λέιζερ χρησιμοποιείται για άμεσα να δημιουργήσει την εικόνα στον πίνακα.
| Προδιαγραφή/πρότυπο | RTR315 |
| Εφαρμογή | PCB, HDI, FPC (εσωτερικό στρώμα, εξωτερικό στρώμα, αντι-ένωση) |
| Ψήφισμα (μαζική παραγωγή) | 15um |
| Ικανότητα | το 12S@18 " *24» |
| Μέγεθος έκθεσης | 260*800mm |
| Πάχος επιτροπής | 0.05mm3.5mm |
| Τρόπος ευθυγράμμισης | UV-σημάδι |
| Ικανότητα ευθυγράμμισης | Εξωτερικό layer±12um Εσωτερικό laye±24um |
| Ανοχή πλάτους γραμμών | ±10% |
| Τρόπος αύξησης και μείωσης απόκλισης | Σταθερή αύξηση και συστολή, αυτόματη αύξηση και συστολή, αύξηση διαστήματος και συστολή, ευθυγράμμιση χωρισμάτων |
| Τύπος λέιζερ | Λέιζερ LD, 405±5nm |
| Μορφή αρχείου | Gerber 274X ODB++ |
| Δύναμη | 380V τριφασικό εναλλασσόμενο ρεύμα, 6.4kW, 50HZ, σειρά διακύμανσης τάσης + 7% ~-10% |
| Όρος | Κίτρινο ελαφρύ δωμάτιο Θερμοκρασία 22°C ± 1°C Υγρασία 50% ± 5% Επίπεδο 10000 καθαρότητας και ανωτέρω Απαιτήσεις δόνησης να αποφευχθεί η βίαια δόνηση κοντά στον εξοπλισμό |
Περίπου εμείς
Είμαστε καινοτόμος προμηθευτής των διάφορων PCB λύσεων συστημάτων απεικόνισης λέιζερ άμεσων (LDI). Το χαρτοφυλάκιο προϊόντων συστημάτων μας κυμαίνεται από τις διαμορφώσεις συστημάτων LDI για το υψηλός-μίγμα και τις αναδυόμενες εφαρμογές θέσεων PCB ως τις πλήρως αυτοματοποιημένες λύσεις συστημάτων LDI για τα περιβάλλοντα μαζικής παραγωγής.
