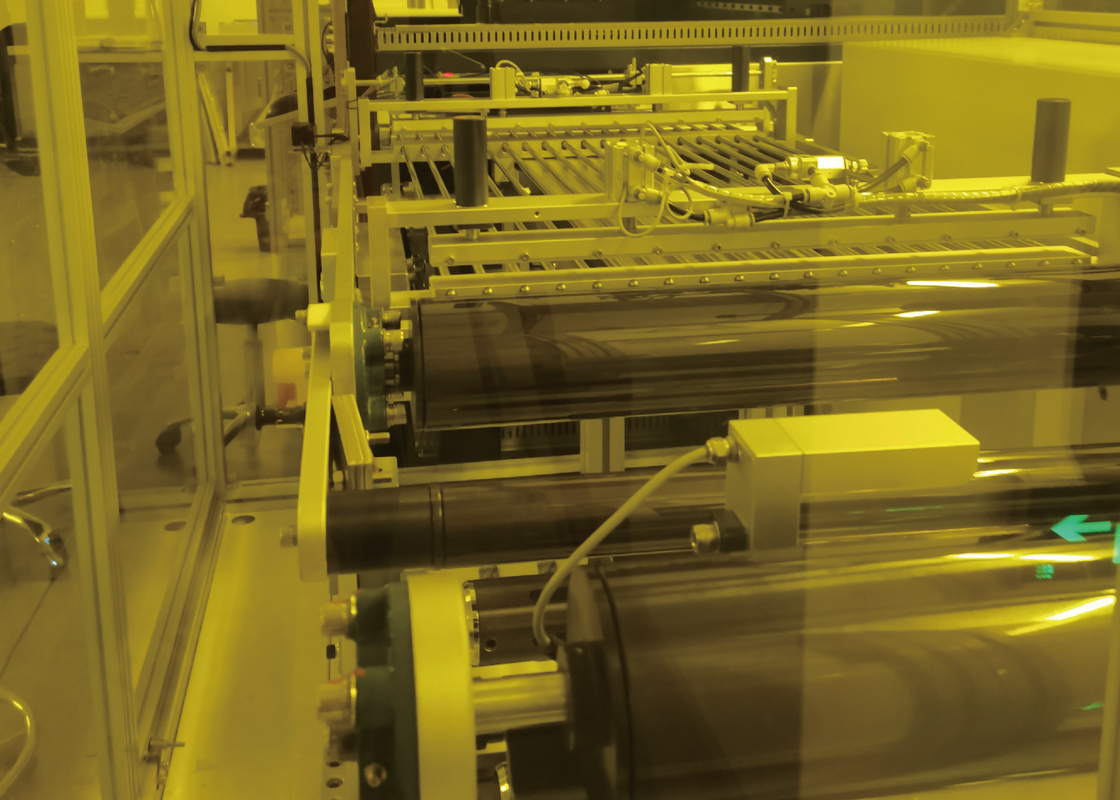

Μηχανή ISO 9001 λέιζερ LDI LD άμεση απεικόνιση λέιζερ CE

Name: Μηχανή ISO 9001 λέιζερ LDI LD άμεση απεικόνιση λέιζερ CE
Brand: Jiangsu GIS Laser Technologies Inc.,
SKU: RTR315
Availability: InStock

Ονομασία μάρκας:	GIS
Αριθμός μοντέλου:	RTR315
Μούβ:	1 ΣΥΝΟΛΟ
τιμή:	negotiable price
Χρόνος παράδοσης:	20 ημέρες εργασίας

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Jiangsu, Κίνα

Πιστοποίηση:

ISO 9001 CE

Όνομα:

άμεση απεικόνιση λέιζερ (LDI)

Εφαρμογή:

PCB HDI FPC

Μέγεθος Max έκθεσης:

610*710mm

Πλάτος γραμμών:

15μ

Απόσταση γραμμών γραμμών:

10%

Ανοχή πλάτους γραμμών:

10%

Ικανότητα ευθυγράμμισης:

12/24μm

Τύπος λέιζερ:

Λέιζερ LD, 405±5nm

Αποδοτικός:

το 12S@18 " *24»

Αύξηση και μείωση απόκλισης:

Σταθερή αύξηση και contracton, αυτόματη αύξηση και συστολή, αύξηση διαστήματος και συστολή, ευθυγράμ

Μορφή αρχείου:

Gerber 274X, ODB++

Συσκευασία λεπτομέρειες:

ξύλινη συσκευασία περίπτωσης

Δυνατότητα προσφοράς:

30set το μήνα

Επισημαίνω:

Μηχανή λέιζερ LDI LD

Μηχανή ldi του ISO 9001

Άμεση απεικόνιση λέιζερ ldi CE

Περιγραφή του προϊόντος

εύκαμπτος πίνακας λύσεων LDI συστημάτων απεικόνισης λέιζερ άμεσος (LDI)

Άμεση απεικόνιση λέιζερ PCB (LDI)
Κατά κατασκευή ενός πίνακα κυκλωμάτων, την ίχνη κυκλωμάτων καθορίζονται από αυτό που είναι η διαδικασία απεικόνισης. Το λέιζερ που η άμεση απεικόνιση (LDI) εκθέτει τα ίχνη άμεσα με μια ιδιαίτερα ακτίνα λέιζερ που σε NC έλεγξε, αντί του προβολέα που περνά μέσω ενός εργαλείου φωτογραφιών, μια ακτίνα λέιζερ θα δημιουργήσει ψηφιακά την εικόνα.

Πώς το λέιζερ κατευθύνει την εργασία απεικόνισης (LDI);
Η άμεση απεικόνιση λέιζερ χρειάζεται ένα PCB με τη φωτοευαίσθητη επιφάνεια που τοποθετείται κάτω από ένα με έλεγχο από υπολογιστή λέιζερ. Και έπειτα ο υπολογιστής δημιουργεί την εικόνα στον πίνακα με το φως του λέιζερ. Ένας υπολογιστής ανιχνεύει την επιφάνεια πινάκων σε μια εικόνα ράστερ, που ταιριάζει με την εικόνα ράστερ ένα φορτωμένο εκ των προτέρων CAD ή το αρχείο σχεδίου CAM που περιλαμβάνει τις προδιαγραφές για την απαραίτητη εικόνα προοριζόμενη για τον πίνακα, το λέιζερ χρησιμοποιείται για άμεσα να δημιουργήσει την εικόνα στον πίνακα.

Προδιαγραφή/πρότυπο	RTR630SM
Εφαρμογή	Μάσκα ύλης συγκολλήσεως PCB
Ψήφισμα (μαζική παραγωγή)	15um
Ικανότητα	το 25S@18 " *24»
Μέγεθος έκθεσης	610*710mm
Πάχος επιτροπής	0.05mm3.5mm
Τρόπος αύξησης και μείωσης απόκλισης	Σταθερή αύξηση και συστολή, αυτόματη αύξηση και συστολή, αύξηση διαστήματος και συστολή, ευθυγράμμιση χωρισμάτων
Τύπος λέιζερ	Λέιζερ LD, 405±5nm
Μορφή αρχείου	Gerber 274X ODB++
Δύναμη	380V τριφασικό εναλλασσόμενο ρεύμα, 6.4kW, 50HZ, σειρά διακύμανσης τάσης + 7% ~-10%
Όρος	Κίτρινο ελαφρύ δωμάτιο Θερμοκρασία 22°C ± 1°C Υγρασία 50% ± 5% Επίπεδο 10000 καθαρότητας και ανωτέρω Απαιτήσεις δόνησης να αποφευχθεί η βίαια δόνηση κοντά στον εξοπλισμό

Περίπου εμείς
Είμαστε καινοτόμος προμηθευτής των διάφορων PCB λύσεων συστημάτων απεικόνισης λέιζερ άμεσων (LDI). Το χαρτοφυλάκιο προϊόντων συστημάτων μας κυμαίνεται από τις διαμορφώσεις συστημάτων LDI για το υψηλός-μίγμα και τις αναδυόμενες εφαρμογές θέσεων PCB ως τις πλήρως αυτοματοποιημένες λύσεις συστημάτων LDI για τα περιβάλλοντα μαζικής παραγωγής.
