| Ονομασία μάρκας: | GIS |
| Αριθμός μοντέλου: | CTS100 |
| Μούβ: | 1 σετ |
| τιμή: | negotiable price |
| Χρόνος παράδοσης: | 20 εργάσιμες ημέρες |

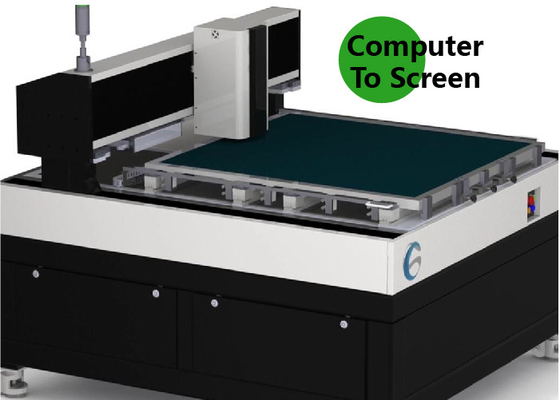

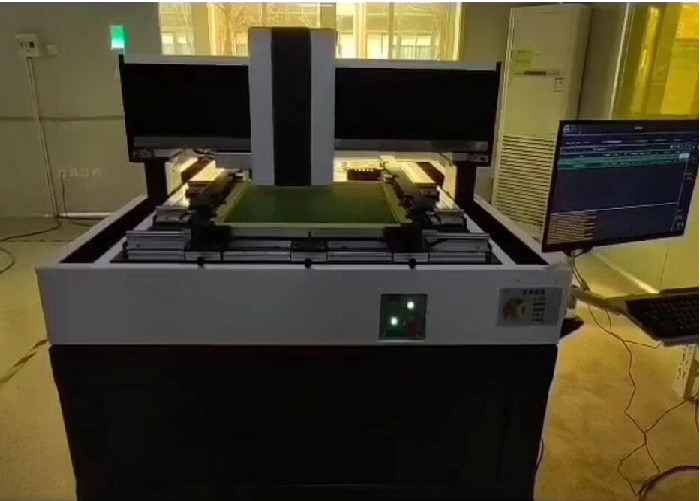

Υπολογιστής σε οθόνη (CTS) /Προ-πρεσάρετε Ύφασμα μηχανής κατασκευής πλακών απευθείας με λέιζερ χωρίς έκθεση σε φιλμ
Διαδικασία CTS

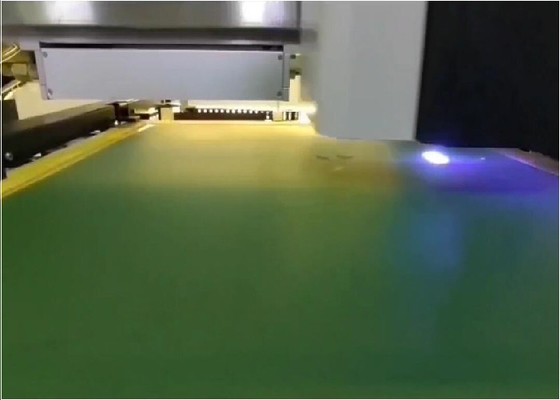

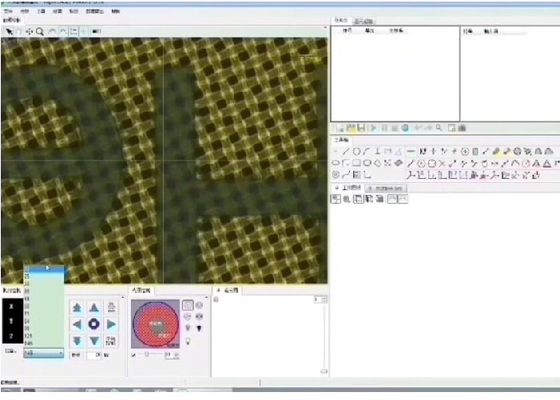

Συμβατές διεργασίες με τη συμβατική διαδικασία. Τα αρχεία δεδομένων μπορούν να διαβαστούν απευθείας από το CTS και να μεταφερθούν σε εικόνες.Οι εικόνες θα προδιαμορφώσουν απεικόνιση έκθεσης στην οθόνη με προβολή κεφαλών λέιζερ.
Πλεονεκτήματα
Το μέγιστο μέγεθος πλαισίου οθόνης μπορεί να φτάσει τα 900x1000.
|
Προδιαγραφές / Μοντέλο |
CTS100 |
| Μέγιστο μέγεθος οθόνης (mm) | 900x1000 |
| Ελάχιστο μέγεθος οθόνης (mm) | 400x400 |
|
Μέγιστο μέγεθος έκθεσης (mm) |
800x900 |
| Πάχος πλαισίου οθόνης (διατίθεται υπηρεσία κατά παραγγελία) |
25-45mm |
| Σύστημα απεικόνισης | Τεχνολογία DMD DLP |
| Πάχος γαλακτώματος (EOM) | Γαλάκτωμα ανθεκτικό σε διαλύτες 3μm-150μm, αδιάβροχο γαλάκτωμα 3μm-220μm |
| Χρόνος έκθεσης | 120-240s/ ㎡, #350 κίτρινο πλέγμα |
| Ανάλυση | 1270 |
| Ράστερ | 133LPI |
| Σύστημα εστίασης | Διορθώθηκε η εστίαση |
| Μορφή αρχείου | 1_bit tiff κ.λπ. |
| Τύπος λέιζερ | Laser UV, μήκος κύματος 405±5 nm |
| Ισχύς λέιζερ | 20W |
| Μέγεθος εξοπλισμού (mm) | 1550x1330x1460 |
| Καθαρό βάρος εξοπλισμού | 1100 κιλά |
| Συνθήκες | Κίτρινο φως δωμάτιο με καθαριότητα Κλάση 10000, θερμοκρασία 22±2°C, 40-70% σχετική υγρασία (Χωρίς συμπύκνωση) |
| Εξουσία | Μονοφασικό 220v, 50/60HZ, 4KW, Πεπιεσμένος αέρας: 0,6mpa |
Υψηλή ακρίβεια:
Αναλύσεις 1270 dpi ή 2540 dpi, με ράστερ 133 lpi/dpi (εκτύπωση μισών τόνων)
Υψηλής απόδοσης:
3 λεπτά για να ολοκληρώσετε την έκθεση σε μέγεθος οθόνης 1000mm*1000mm.Η αποτελεσματικότητα της κατασκευής στένσιλ έχει βελτιωθεί σημαντικά, καθώς εξοικονομείται πολύς χρόνος από την ακριβή ευθυγράμμιση της έκθεσης και τη μείωση του λοβού.
Χαμηλό κόστος:
Εξάλειψη των θετικών ταινιών.Οι ταινίες Litho γίνονται όλο και πιο ακριβές και ο αριθμός των προμηθευτών στην κατασκευή μειώνεται ραγδαία.1 διαδικασία κατασκευής ψηφιακής οθόνης CTS για αντικατάσταση 5 διαδικασιών από τη συμβατική διαδικασία
Βίντεο
Βίντεο
Βίντεο
Βίντεο
Βίντεο
|
