Περιγραφή του προϊόντος:

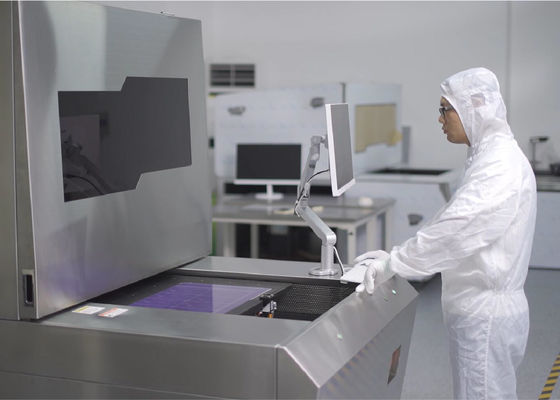

Μηχανή άμεσης απεικόνισης λέιζερ

Οι προηγμένες λύσεις LDI από το GIS Laser επαναπροσδιορίζουν τα πρότυπα της βιομηχανίας μέσω της καινοτόμου τεχνολογίας ψηφιακής απεικόνισης DPX220 λέιζερ.υπερβαίνει τις παραδοσιακές μεθόδους έκθεσης με ταινία ή μάσκα, διασφαλίζοντας ακρίβεια, σταθερότητα και αποτελεσματικότητα απαράμιλλες στην αγορά.

Σχεδιασμένο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων των PCB, HDI, FPC, και ακόμη και κεραμικά υποστρώματα, το DPX220 υποστηρίζει εσωτερικό, εξωτερικό στρώμα,και έκθεσης σε κεραμικό υπόστρωμα με σημαντική έκταση έκθεσης 610 mm x 710 mmΗ ευελιξία του επεκτείνεται σε πάχους επεξεργασίας που κυμαίνονται από 0,05 mm έως 7 mm, καλύπτοντας τις διαφορετικές ανάγκες παραγωγής.

Χαρακτηριστικά:

• Ονομασία του προϊόντος:Μηχανή άμεσης απεικόνισης λέιζερ
• Ακριβότητα εσωτερικής ευθυγράμμισης:20 μm
• Μορφή αρχείου:Gerber274x, odb++
• Πληροφορίες κειμένου:Υποστήριξη του συμβουλίου για τον καθορισμό κειμένου και σειριακού αριθμού και άλλων ανιχνεύσιμων πληροφοριών
• Ακριβότητα εξωτερικής ευθυγράμμισης:±10μm
• Η πραγματική περιοχή έκθεσης:610 mm*710 mm
• Κλειδιά:Συσκευή εκτύπωσης λέιζερ, άμεση εκτύπωση LDI, μηχανή άμεσης απεικόνισης λέιζερ

Τεχνικές παραμέτρους:

Προσαρμογή:

• Ετικέτα:Λάιζερ ΓΔΙ
• Αριθμός μοντέλου:DPX220
• Τόπος προέλευσης:Σουζού, Κίνα
• Ακριβότητα εξωτερικής ευθυγράμμισης:±10μm
• Τεχνολογία Ράστερ:Διάμετρος γραμμής/διαχωρισμός γραμμής 20/20μm
• Περιοχή αποτελεσματικής έκθεσης:610 mm*710 mm
• Ανεκτικότητα πλάτους γραμμής:± 10%
• Πληροφορίες κειμένου:Υποστήριξη του συμβουλίου για τον καθορισμό κειμένου και σειριακού αριθμού και άλλων ανιχνεύσιμων πληροφοριών

Η μηχανή άμεσης εκτύπωσης LDI της GIS Laser (Model: DPX220) είναι η τέλεια λύση για τις ανάγκες άμεσης απεικόνισης.Προσφέρει υψηλή ακρίβεια και ακρίβεια έως ±10μm και πλάτος γραμμής/διαχωρισμός γραμμής 20/20μmΗ αποτελεσματική έκταση έκθεσης είναι 610mm*710mm και προσφέρει ανοχή πλάτους γραμμής ±10%.Με το DPX230 του GIS Laser, μπορείτε να πάρετε την τέλεια άμεση λύση απεικόνισης που χρειάζεστε.

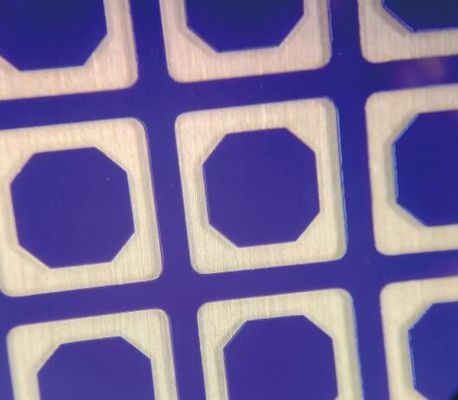

Με εντυπωσιακές προδιαγραφές, η DPX220 επιτυγχάνει ένα γρήγορο χρόνο έκθεσης 35 δευτερολέπτων για ξηρά αρχεία σε 30mj / cm2 σε κλίμακα 24 "x 18", εξασφαλίζοντας ταχεία ανταπόκριση.Με τεχνολογία L/S που επιτυγχάνει πλάτος γραμμής/διαχωρισμό γραμμής 20/20μm βάσει ξηρής ταινίας, εξασφαλίζει την υψηλή αναλυτική ποιότητα και ακρίβεια μέχρι το επίπεδο του μικρομέτρου.

Η ακρίβεια είναι πρωταρχικής σημασίας, με ακρίβειες ευθυγράμμισης ±10μm για τα εξωτερικά στρώματα και ±20μm για τα εσωτερικά στρώματα, που επιτυγχάνονται μέσω της καινοτόμου μεθόδου UV-Mark.Η ισχύς του λέιζερ ρυθμίζεται από 25W έως 50W σε 405nm, προσφέροντας ευελιξία για την προσαρμογή της διαδικασίας σε ειδικές απαιτήσεις.

Το DPX220 διαθέτει επίσης προηγμένες λειτουργίες κλίμακας, συμπεριλαμβανομένης της σταθερής κλίμακας, της αυτόματης κλίμακας, της κλίμακας διαστήματος και της ευθυγράμμισης διαχωρισμού, εξασφαλίζοντας απρόσκοπτη ενσωμάτωση σε οποιαδήποτε γραμμή παραγωγής.Η υποστήριξή του για ευρεία μορφή αρχείου, συμπεριλαμβανομένων των Gerber274x και odb++, διευκολύνει την απρόσκοπτη μεταφορά και επεξεργασία δεδομένων.

Επαναστατική ιχνηλασιμότητα και διαχείριση, το DPX220 ενσωματώνει λειτουργία MES, επιτρέποντας τη ρύθμιση αριθμού πίνακα, σειριακούς αριθμούς,και άλλες κρίσιμες πληροφορίες ανίχνευσης που πρέπει να ενσωματωθούν απρόσκοπτα στη διαδικασία παραγωγής.

Η δέσμευση της GIS Laser για καινοτομία είναι εμφανής στο DPX220, με το 2021 επίτευγμα της ανάπτυξης του πρώτου εξοπλισμού λιθογραφίας DLP 20 μm της Κίνας.Αυτό το ορόσημο υπογραμμίζει την παγκόσμια ηγεσίαΤο εκτεταμένο χαρτοφυλάκιο ευρεσιτεχνιών τους, που καλύπτει την Κίνα, τις ΗΠΑ, την Ιαπωνία, την Κορέα και την ΕΕ,αποδεικνύει την καινοτόμο ικανότητά τους και την ακλόνητη αφοσίωση στην αριστεία.

Το DPX220 δεν είναι απλά μια συσκευή άμεσης απεικόνισης με λέιζερ. Είναι μια απόδειξη της αδιάκοπης επιδίωξης της GIS Laser για βελτιστοποιημένη τεχνολογία, αποτελεσματικές βιομηχανικές λύσεις και το μέλλον της ψηφιακής απεικόνισης με λέιζερ.

Υποστήριξη και υπηρεσίες:

Η μηχανή άμεσης απεικόνισης λέιζερ προσφέρει τεχνική υποστήριξη και εξυπηρέτηση στους πελάτες μας.Οι τεχνικοί μας μπορούν να διαγνώσουν και να λύσουν τυχόν προβλήματα που μπορεί να έχετε με το μηχάνημά σαςΜπορούν επίσης να παρέχουν τεχνικές συμβουλές και καθοδήγηση για να σας βοηθήσουν να αξιοποιήσετε στο έπακρο το μηχάνημα σας.Προσφέρουμε επίσης περιοδικές υπηρεσίες συντήρησης και βαθμονόμησης για να διασφαλίσουμε ότι το μηχάνημά σας λειτουργεί με τον βέλτιστο τρόποΑν ποτέ έχετε ερωτήσεις ή ανησυχίες, οι τεχνικοί μας είναι πάντα εδώ για να σας βοηθήσουν.
