Περιγραφή του προϊόντος:

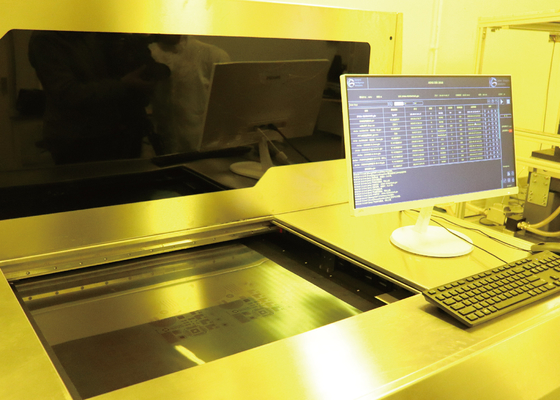

Το GIS Laser, ένας πρωτοπόρος κατασκευαστής προηγμένων λύσεων LDI, φέρνει επανάσταση στη βιομηχανία με το DPX220, μια απόδειξη του άπειρου δυναμικού της τεχνολογίας ψηφιακής απεικόνισης λέιζερ.Αυτός ο προηγμένος εξοπλισμός ενσωματώνει απρόσκοπτα αρχεία δεδομένων, μετατρέποντάς τα σε ακριβείς εικόνες και μεταδίδοντας ακτίνες λέιζερ μέσω DMD και φακών για να επιτευχθούν απαράμιλλα αποτελέσματα σε πλαίσια μεταφορέων, πλαίσια μαλακών πλακών, πλαίσια HDI και πολυεπίπεδα PCB.

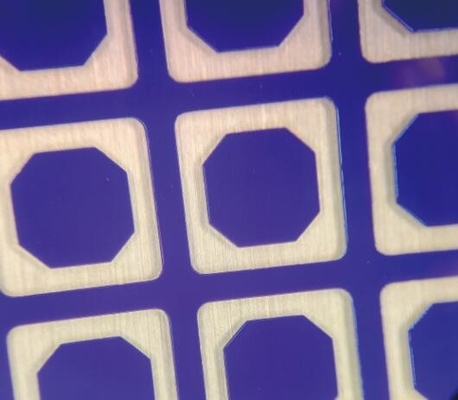

Το DPX220 διαθέτει μια εντυπωσιακή περιοχή έκθεσης 610mm x 710mm, υποστηρίζοντας έκθεση ράψιμο πλήρους πάνελ και φιλοξενεί πάχους που κυμαίνονται από 0,05mm έως 7mm,Υπηρεσία σε ένα ευρύ φάσμα αναγκών παραγωγήςΗ ακρίβεια του είναι απαράμιλλη, προσφέροντας αναλογία πλάτους γραμμής/διαστήματος γραμμής (L/S) 20/20μm με βάση ξηρό φιλμ, εξασφαλίζοντας εξαιρετική αναλυτική ποιότητα που θέτει νέα πρότυπα στη βιομηχανία.

Με την τεχνολογία άμεσης απεικόνισης λέιζερ DLP, το DPX220 της GIS Laser ξεπερνά τις παραδοσιακές μεθόδους έκθεσης με ταινία ή μάσκα.Αυτή η συσκευή παρέχει απαράμιλλη ακρίβεια., σταθερότητα και αποδοτικότητα παραγωγής.Η ανάπτυξη του πρώτου εξοπλισμού λιθογραφίας DLP 20 μm της Κίνας το 2021 υπογραμμίζει τη δέσμευση της GIS Laser για καινοτομία και τεχνολογική αριστεία.

Η ακρίβεια ευθυγράμμισης του DPX220 ±10μm για τα εξωτερικά στρώματα και ±20μm για τα εσωτερικά στρώματα, που επιτυγχάνεται μέσω της καινοτόμου μεθόδου UV-Mark, εξασφαλίζει σταθερά και αξιόπιστα αποτελέσματα.Η ισχύς του λέιζερ είναι ρυθμιζόμενη από 25W σε 50W στα 405nm, προσφέροντας ευελιξία για τη βελτιστοποίηση διαδικασιών για διάφορες εφαρμογές.

Ενσωματώνοντας προηγμένες μεθόδους κλίμακας, συμπεριλαμβανομένης της σταθερής αναλογίας, της αυτοματοποιημένης αναλογίας, της αναλογίας διαστήματος και της αναλογίας διαχωρισμού, το DPX220 ενσωματώνεται απρόσκοπτα σε οποιαδήποτε γραμμή παραγωγής,απλούστευση της ροής εργασίας και μεγιστοποίηση της αποτελεσματικότηταςΗ υποστήριξή του για τη μορφή αρχείου Gerber274.xdx+ εξασφαλίζει απρόσκοπτη μεταφορά και επεξεργασία δεδομένων, εξορθολογίζοντας ολόκληρη τη διαδικασία παραγωγής.

Χαρακτηριστικά:

• Ονομασία του προϊόντος:Μηχανή άμεσης απεικόνισης λέιζερ
• Ακριβότητα εσωτερικής ευθυγράμμισης:20 μm
• Μορφή αρχείου:Gerber274x, odb++
• Πληροφορίες κειμένου:Υποστήριξη του συμβουλίου για τον καθορισμό κειμένου και σειριακού αριθμού και άλλων ανιχνεύσιμων πληροφοριών
• Ακριβότητα εξωτερικής ευθυγράμμισης:±10μm
• Η πραγματική περιοχή έκθεσης:610 mm*710 mm
• Κλειδιά:Συσκευή εκτύπωσης λέιζερ, άμεση εκτύπωση LDI, μηχανή άμεσης απεικόνισης λέιζερ

Τεχνικές παραμέτρους:

Προσαρμογή:

• Ετικέτα:Λάιζερ ΓΔΙ
• Αριθμός μοντέλου:DPX220
• Τόπος προέλευσης:Σουζού, Κίνα
• Ακριβότητα εξωτερικής ευθυγράμμισης:±10μm
• Τεχνολογία Ράστερ:Διάμετρος γραμμής/διαχωρισμός γραμμής 20/20μm
• Περιοχή αποτελεσματικής έκθεσης:610 mm*710 mm
• Ανεκτικότητα πλάτους γραμμής:± 10%
• Πληροφορίες κειμένου:Υποστήριξη του συμβουλίου για τον καθορισμό κειμένου και σειριακού αριθμού και άλλων ανιχνεύσιμων πληροφοριών

Η μηχανή άμεσης εκτύπωσης LDI της GIS Laser (Model: DPX220) είναι η τέλεια λύση για τις ανάγκες άμεσης απεικόνισης.Προσφέρει υψηλή ακρίβεια και ακρίβεια έως ±10μm και πλάτος γραμμής/διαχωρισμός γραμμής 20/20μmΗ αποτελεσματική έκταση έκθεσης είναι 610mm*710mm και προσφέρει ανοχή πλάτους γραμμής ±10%.Με το DPX230 του GIS Laser, μπορείτε να πάρετε την τέλεια άμεση λύση απεικόνισης που χρειάζεστε.

Επιπλέον, το DPX220 του GIS Laser προσφέρει λειτουργία MES, επιτρέποντας τη ρύθμιση αριθμών πινάκων, σειριακών αριθμών και άλλων ανιχνεύσιμων πληροφοριών,προώθηση μιας κουλτούρας διαφάνειας και λογοδοσίας στο περιβάλλον παραγωγής.

Με ένα χαρτοφυλάκιο από πάνω από εκατό πατέντες που χορηγήθηκαν παγκοσμίως, που καλύπτουν την Κίνα, τις ΗΠΑ, την Ιαπωνία, την Κορέα και την ΕΕ,Το DPX220 της GIS Laser αποτελεί απόδειξη της αδιάκοπης επιδίωξής της για καινοτομία και τεχνολογική υπεροχήΑυτή η βελτιστοποιημένη τεχνολογία και η αποδοτική βιομηχανική λύση επαναπροσδιορίζουν τις δυνατότητες της άμεσης απεικόνισης με λέιζερ, εισάγοντας μια νέα εποχή ακρίβειας, παραγωγικότητας,και κερδοφορία για τη βιομηχανία παραγωγής PCB.
