άμεσο PCB λύσεων HDI συστημάτων απεικόνισης λέιζερ (LDI)

LDI χρησιμοποιείται για τις απαιτήσεις απεικόνισης για τη μαζική παραγωγή PCB HDI

Προκειμένου θα καλυφθεί οι απαιτήσεις της μαζικής παραγωγής PCB HDI, η μέθοδος απεικόνισης:

Επιτυγχάνοντας ένα χαμηλό ποσοστό ατέλειας και μια υψηλή παραγωγή, μπορεί να επιτύχει τη σταθερή παραγωγή της συμβατικής μεγάλης ακρίβειας λειτουργίας PCB HDI. Παραδείγματος χάριν:

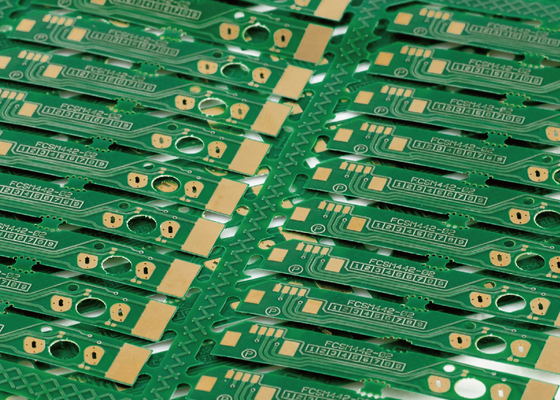

* Προηγμένος κινητός τηλεφωνικός πίνακας, πίσσα λιγότερο από 0.5mm CSP (με ή χωρίς καλώδια μεταξύ των μαξιλαριών BGA)

* Η δομή πιάτων είναι 3 + Ν + 3, και συσσωρεύεται μέσω της τρύπας.

Από την άποψη της απεικόνισης, τέτοια σχέδια απαιτούν ένα πλάτος δαχτυλιδιών λιγότερο από 75μm. Σε ορισμένες περιπτώσεις, το πλάτος δαχτυλιδιών είναι ακόμα λιγότερο από 50μm. Λόγω του προβλήματος ευθυγράμμισης, αυτοί οδηγούν αναπόφευκτα στη χαμηλή παραγωγή. Επιπλέον, οδηγημένος από τη μικρογράφηση, οι γραμμές και το διάστημα γίνονται λεπτύτερες και thinner - που αντιμετωπίζει αυτήν την πρόκληση απαιτεί τις παραδοσιακές μεθόδους απεικόνισης.

Αυτό μπορεί να γίνει με τη μείωση του μεγέθους επιτροπής ή να χρησιμοποιήσει μια μηχανή έκθεσης παραθυρόφυλλων για την απεικόνιση επιτροπής σε διάφορα βήματα (τέσσερα ή έξι). Και οι δύο μέθοδοι επιτυγχάνουν την καλύτερη ευθυγράμμιση με τη μείωση της επιρροής της υλικής παραμόρφωσης. Η αλλαγή του μεγέθους επιτροπής οδηγεί στις υψηλές υλικές δαπάνες, και χρησιμοποίηση των μολύβδων μηχανών έκθεσης παραθυρόφυλλων στη χαμηλή παραγωγή κάθε μέρα. Καμία μέθοδος δεν μπορεί εντελώς να λύσει την υλική παραμόρφωση και να μειώσει τις ατέλειες σχετικές με τη φωτογραφική ταινία, συμπεριλαμβανομένης της πραγματικής παραμόρφωσης της φωτογραφικής ταινίας όταν επιβιβάζεται η τυπώνοντας batch.

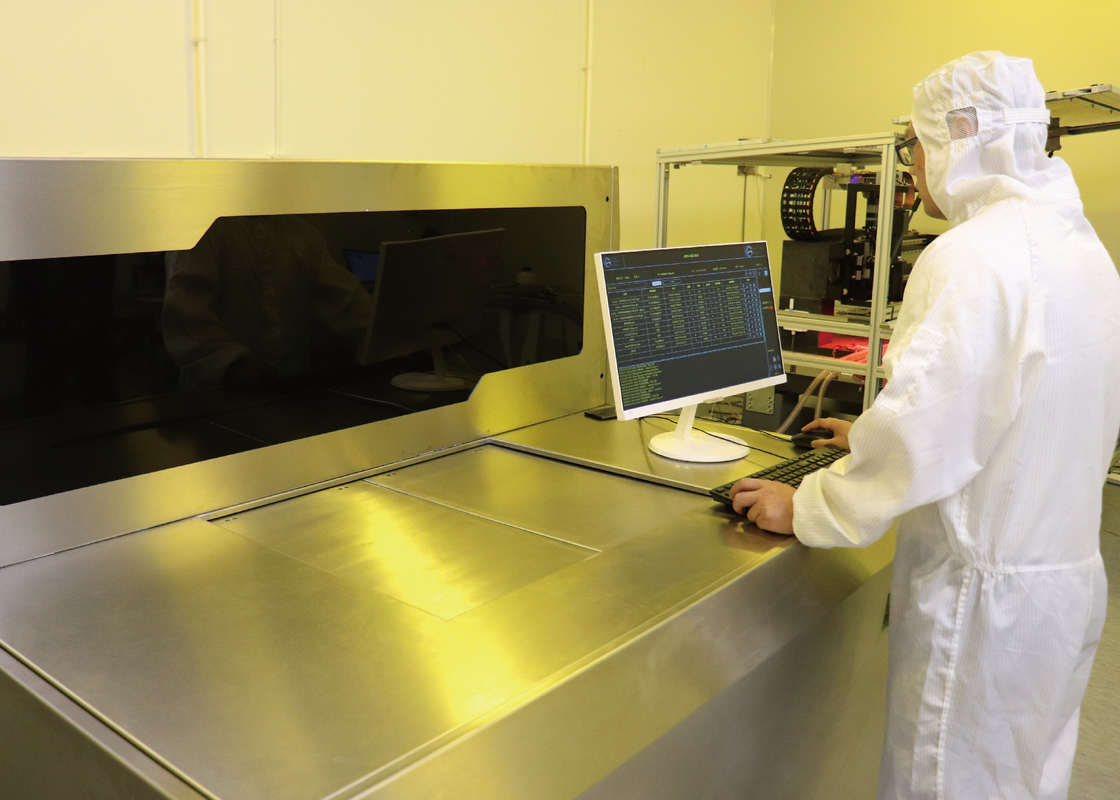

Άμεση απεικόνιση λέιζερ PCB (LDI)
Κατά κατασκευή ενός πίνακα κυκλωμάτων, την ίχνη κυκλωμάτων καθορίζονται από αυτό που είναι η διαδικασία απεικόνισης. Το λέιζερ που η άμεση απεικόνιση (LDI) εκθέτει τα ίχνη άμεσα με μια ιδιαίτερα ακτίνα λέιζερ που σε NC έλεγξε, αντί του προβολέα που περνά μέσω ενός εργαλείου φωτογραφιών, μια ακτίνα λέιζερ θα δημιουργήσει ψηφιακά την εικόνα.

Πώς το λέιζερ κατευθύνει την εργασία απεικόνισης (LDI);

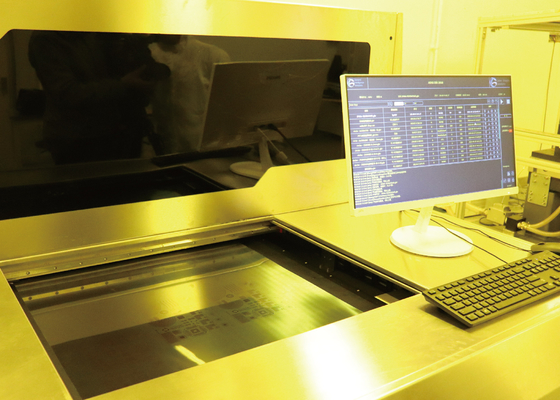

Η άμεση απεικόνιση λέιζερ χρειάζεται ένα PCB με τη φωτοευαίσθητη επιφάνεια που τοποθετείται κάτω από ένα με έλεγχο από υπολογιστή λέιζερ. Και έπειτα ο υπολογιστής δημιουργεί την εικόνα στον πίνακα με το φως του λέιζερ. Ένας υπολογιστής ανιχνεύει την επιφάνεια πινάκων σε μια εικόνα ράστερ, που ταιριάζει με την εικόνα ράστερ ένα φορτωμένο εκ των προτέρων CAD ή το αρχείο σχεδίου CAM που περιλαμβάνει τις προδιαγραφές για την απαραίτητη εικόνα προοριζόμενη για τον πίνακα, το λέιζερ χρησιμοποιείται για άμεσα να δημιουργήσει την εικόνα στον πίνακα.

Περίπου εμείς
Είμαστε καινοτόμος προμηθευτής των διάφορων PCB λύσεων συστημάτων απεικόνισης λέιζερ άμεσων (LDI). Το χαρτοφυλάκιο προϊόντων συστημάτων μας κυμαίνεται από τις διαμορφώσεις συστημάτων LDI για το υψηλός-μίγμα και τις αναδυόμενες εφαρμογές θέσεων PCB ως τις πλήρως αυτοματοποιημένες λύσεις συστημάτων LDI για τα περιβάλλοντα μαζικής παραγωγής.
