| Ονομασία μάρκας: | GIS |
| Αριθμός μοντέλου: | RTR315 |
| Μούβ: | 1 σύνολο |
| τιμή: | negotiable price |
| Χρόνος παράδοσης: | 20 ημέρες εργασίας |

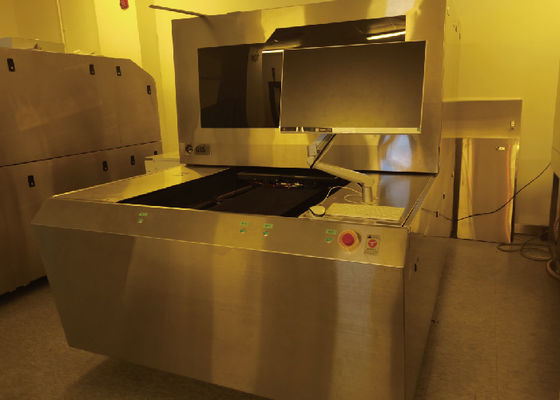

εύκαμπτος πίνακας λύσεων LDI συστημάτων απεικόνισης λέιζερ άμεσος (LDI)
Τεχνική αντικατάσταση LDI
Υπάρχει καμιά αμφιβολία ότι τα πρόωρα adopters της άμεσης τεχνολογίας απεικόνισης λέιζερ (LDI) είναι συνήθως γρήγορος κύκλος, πρωτότυπο, ή μεγάλης χωρητικότητας κατασκευαστές PCB που χρειάζονται τη γρήγορη και ακριβή προετοιμασία πρωτοτύπων.
Αυτά τα πρόωρα άμεσα πρότυπα απεικόνισης (LDI) ικανοποιούν τέλεια τις ανάγκες αυτών των κατασκευαστών PCB - η ταινία χρόνου και μασκών αποταμίευσης κόστισε παρέχοντας έναν υψηλό βαθμό της ευελιξίας και της ακρίβειας.
Οι κατασκευαστές παραγωγής μαζικού PCB δεν υιοθέτησαν την τεχνολογία LDI, κυρίως επειδή το σύστημα LDI ήταν πάρα πολύ αργό και το κόστος λειτουργίας κινητό ήταν πάρα πολύ υψηλό. Εντούτοις, η πιό πρόσφατη τεχνολογική ανάπτυξη έχει αλλάξει την κατάσταση. Σήμερα, όλο και περισσότεροι κατασκευαστές παραγωγής μαζικού PCB χρησιμοποιούν LDI για τις λύσεις απεικόνισης.
Πώς το λέιζερ κατευθύνει την εργασία απεικόνισης (LDI);
Η άμεση απεικόνιση λέιζερ χρειάζεται ένα PCB με τη φωτοευαίσθητη επιφάνεια που τοποθετείται κάτω από ένα με έλεγχο από υπολογιστή λέιζερ. Και έπειτα ο υπολογιστής δημιουργεί την εικόνα στον πίνακα με το φως του λέιζερ. Ένας υπολογιστής ανιχνεύει την επιφάνεια πινάκων σε μια εικόνα ράστερ, που ταιριάζει με την εικόνα ράστερ ένα φορτωμένο εκ των προτέρων CAD ή το αρχείο σχεδίου CAM που περιλαμβάνει τις προδιαγραφές για την απαραίτητη εικόνα προοριζόμενη για τον πίνακα, το λέιζερ χρησιμοποιείται για άμεσα να δημιουργήσει την εικόνα στον πίνακα.
| Προδιαγραφή/πρότυπο | RTR315 |

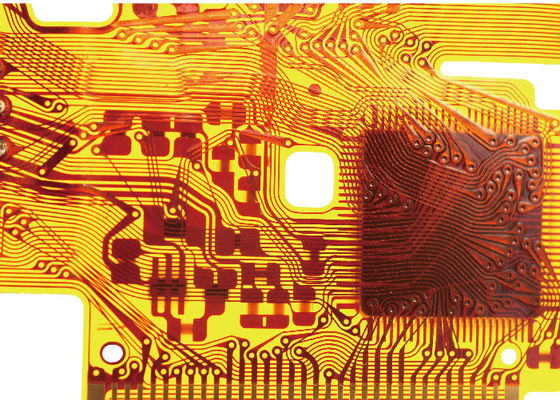

| Εφαρμογή | PCB, HDI, FPC (εσωτερικό στρώμα, εξωτερικό στρώμα, αντι-ένωση) |
| Ψήφισμα (μαζική παραγωγή) | 15um |
| Ικανότητα | το 12S@18 " *24» |
| Μέγεθος έκθεσης | 260*800mm |
| Πάχος επιτροπής | 0.05mm3.5mm |
| Τρόπος ευθυγράμμισης | UV-σημάδι |
| Ικανότητα ευθυγράμμισης | Εξωτερικό layer±12um Εσωτερικό laye±24um |
| Ανοχή πλάτους γραμμών | ±10% |
| Τρόπος αύξησης και μείωσης απόκλισης | Σταθερή αύξηση και συστολή, αυτόματη αύξηση και συστολή, αύξηση διαστήματος και συστολή, ευθυγράμμιση χωρισμάτων |
| Τύπος λέιζερ | Λέιζερ LD, 405±5nm |
| Μορφή αρχείου | Gerber 274X ODB++ |
| Δύναμη | 380V τριφασικό εναλλασσόμενο ρεύμα, 6.4kW, 50HZ, σειρά διακύμανσης τάσης + 7% ~-10% |
| Όρος | Κίτρινο ελαφρύ δωμάτιο Θερμοκρασία 22°C ± 1°C Υγρασία 50% ± 5% Επίπεδο 10000 καθαρότητας και ανωτέρω Απαιτήσεις δόνησης να αποφευχθεί η βίαια δόνηση κοντά στον εξοπλισμό |
Περίπου εμείς
Είμαστε καινοτόμος προμηθευτής των διάφορων PCB λύσεων συστημάτων απεικόνισης λέιζερ άμεσων (LDI). Το χαρτοφυλάκιο προϊόντων συστημάτων μας κυμαίνεται από τις διαμορφώσεις συστημάτων LDI για το υψηλός-μίγμα και τις αναδυόμενες εφαρμογές θέσεων PCB ως τις πλήρως αυτοματοποιημένες λύσεις συστημάτων LDI για τα περιβάλλοντα μαζικής παραγωγής.
